焊接式管道调节阀

管道调节阀适用于高低真空管道,阀片和阀杆连接采用新结构,避免因震动使阀片松动脱落。

在线咨询 全国热线
0523-84660777
详细信息

一、工作原理:

管道调节阀适用于高低真空管道,对管道中的气体、液体等介质的流量起调节阻尼作用。

二、性能特点

◎结构紧凑合理,体积小,重量轻。

◎维修简便,杆采用榫式结构,方便用户更换密封圈。

◎本阀增设了二次密封结构,使得密封性能更保险可靠。

◎本阀设计了锁紧装置,有效的控制流量大小。

◎阀片和阀杆连接采用新结构,避免因震动使阀片松动脱落。

、性能范围

公称通径

DN(mm)

适用压力

(Pa)

氦检泄漏率

(PaM3/S)

密封材料耐温

(°C)

阀门开启角度

DN25~200

≤0.6

≤1×109

-20~150

0~90°

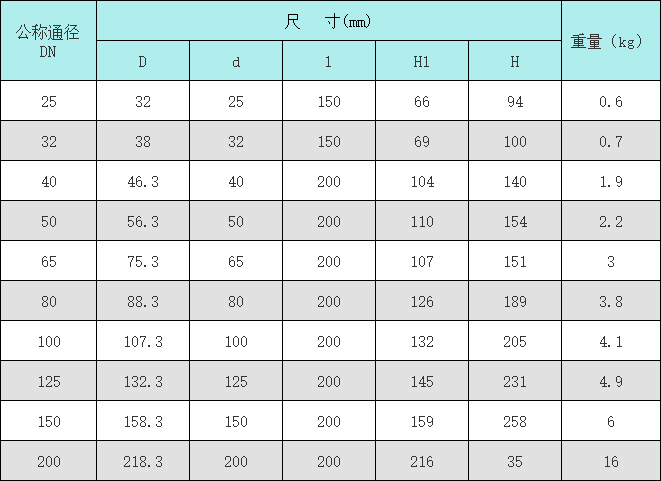

四、主要外形及尺寸

公称通径

DN

尺   寸(mm)

重量(kg)

D

d

l

H1

H

25

32

25

150

66

94

0.6

32

38

32

150

69

100

0.7

40

46.3

40

200

104

140

1.9

50

56.3

50

200

110

154

2.2

65

75.3

65

200

107

151

3

80

88.3

80

200

126

189

3.8

100

107.3

100

200

132

205

4.1

125

132.3

125

200

145

231

4.9

150

158.3

150

200

159

258

6

200

218.3

200

200

216

35

16
