一、用途
◎本阀主要适用于直燃式溴化锂制冷机组的真空管道。
◎本阀也可用于其它各类管路中，输送本阀适用的其它介质，如水油、气或其它腐蚀性介质。°
二、性能范围
公称通径 DN（mm） | 适用压力 （Pa） | 氦检泄漏率 （PaM3/S） | 密封材料耐温 （°C） | 阀门开启角度 |
DN32~250 | ≤0.6 | ≤1×10－9 | -20~150 | 0~90° |
三、性能特点
◎本阀突破传统球阀设计，采用专利技术组合球体结构，将球体分为一个球楔和两个球瓣，配以新颖的驱动装置，如简图示，当开启阀门时，球楔上升，两侧球瓣向中心收缩，能以较小力矩开启大囗径阀门，手感轻松，而且密封件受力小，不易变形。当关闭阀门时，球楔下移，推开球瓣向两侧胀开，从而达到优良的密封性能。
◎本阀增设了锁紧装置，确保阀门启闭后性能稳定。
◎本阀增设了二次密封结构，使密封更保险、可靠。
◎本阀与真空机组采用焊接式连接，密封性能优于其它形式连接

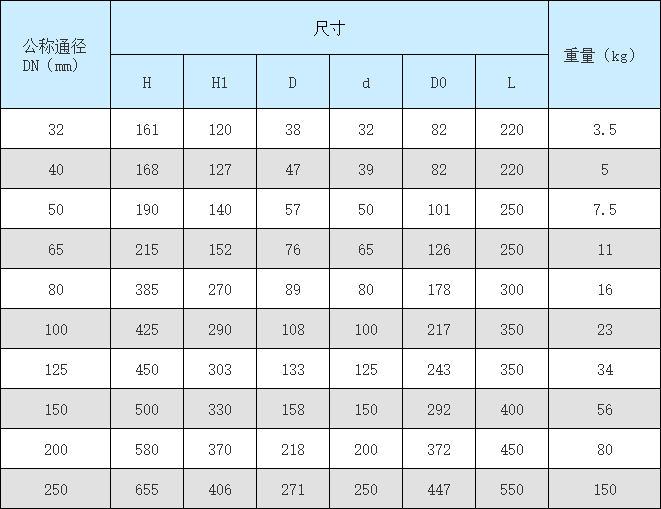

四、主要尺寸及外形
公称通径 DN | 尺 寸 | 重量（kg） | |||||
H | H1 | D | d | D0 | L | ||
32 | 161 | 120 | 38 | 32 | 82 | 220 | 3.5 |
40 | 168 | 127 | 47 | 39 | 82 | 220 | 5 |
50 | 190 | 140 | 57 | 50 | 101 | 250 | 7.5 |
65 | 215 | 152 | 76 | 65 | 126 | 250 | 11 |
80 | 385 | 270 | 89 | 80 | 178 | 300 | 16 |
100 | 425 | 290 | 108 | 100 | 217 | 350 | 23 |
125 | 450 | 303 | 133 | 125 | 243 | 350 | 34 |
150 | 500 | 330 | 158 | 150 | 292 | 400 | 56 |
200 | 580 | 370 | 218 | 200 | 372 | 450 | 80 |
250 | 655 | 406 | 271 | 250 | 447 | 550 | 150 |
